Ein passender SSD-Steckplatz entscheidet bei einem Upgrade oft mehr als das Laufwerk selbst. Wer Formfaktor, Protokoll und Slot-Beschaltung sauber auseinanderhält, vermeidet Fehlkäufe, unnötige Umbauten und die klassische Überraschung, dass ein eingebautes Laufwerk nicht erkannt wird. Ich ordne hier die gängigen Varianten ein, zeige die typischen Stolperfallen und erkläre den Einbau so, dass er auch ohne Werkstattbesuch planbar bleibt.
Die wichtigsten Punkte auf einen Blick
- M.2 ist ein Formfaktor und nicht automatisch gleichbedeutend mit NVMe.
- SATA-SSDs liegen typischerweise bei bis zu etwa 600 MB/s, NVMe über PCIe deutlich darüber.
- Entscheidend sind nicht nur Bauform und Länge, sondern auch Keying, Lanes und Board-Unterstützung.
- Nicht jeder M.2-Slot kann SATA und NVMe gleichzeitig, manche Slots teilen sich außerdem Ports oder Bandbreite.
- Vor dem Einbau gehören Backup, Stromtrennung und bei alten Laufwerken auch ein sicherer Löschvorgang dazu.
- Für viele Alltagsgeräte reicht SATA noch völlig, bei Systemlaufwerken und großen Datenmengen lohnt sich NVMe oft eher.
Was ein SSD-Anschluss wirklich bestimmt
Ich trenne beim Thema Speicher immer zwischen dem Laufwerk und dem Anschluss. Der Steckplatz legt fest, welcher Formfaktor mechanisch passt und welches Protokoll elektrisch unterstützt wird - das ist nicht dasselbe. Ein M.2-Modul kann SATA sprechen oder NVMe nutzen, und genau daran scheitern viele Aufrüstungen, obwohl das Teil scheinbar in den Slot passt.
Für den Leser heißt das: Die Bezeichnung auf der Verpackung reicht nicht. Entscheidend ist, ob Mainboard oder Notebook den passenden Anschluss, die richtige Länge und die nötigen PCIe-Lanes bereitstellen. Genau dort trennt sich die theoretische Kompatibilität von der Praxis.

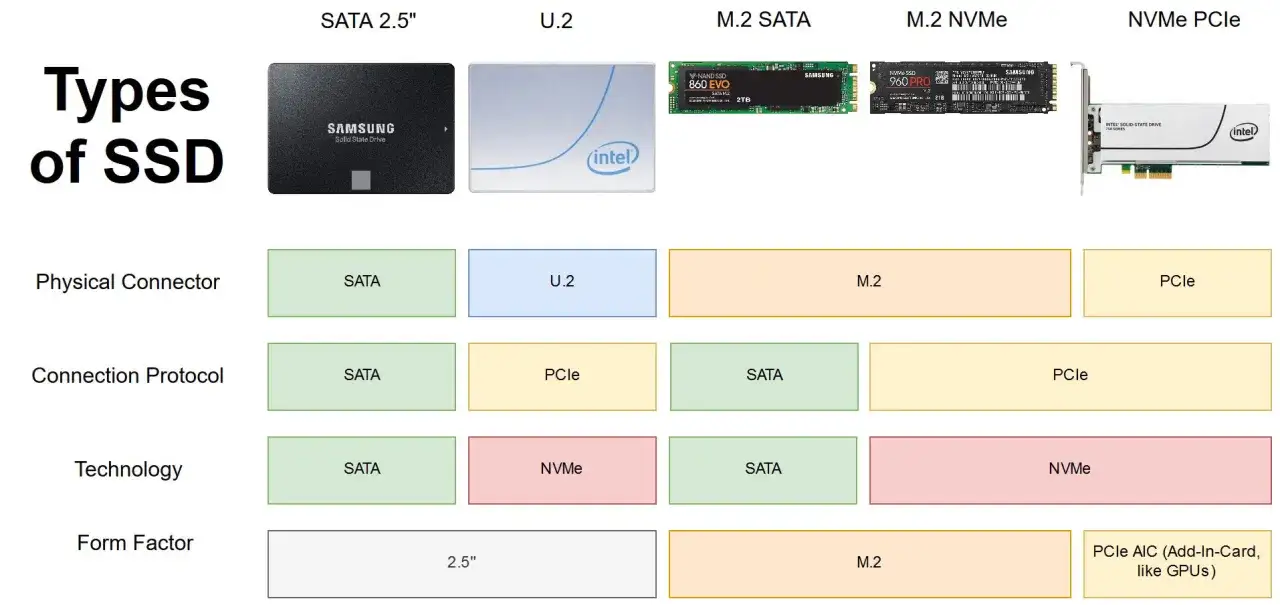

Welche Anschlussarten in der Praxis vorkommen
Im Alltag begegnen mir vor allem drei Varianten. Jede hat ihren Zweck, aber nicht jede ist für jede Modernisierung die beste Wahl.| Anschlussart | Typischer Einsatz | Vorteile | Grenzen |
|---|---|---|---|
| 2,5-Zoll-SATA-SSD | Ältere PCs, viele Notebooks, unkomplizierte Upgrades | Breit kompatibel, günstig, gut für Daten und Systeme | Benötigt Kabel, bleibt bei SATA meist bei rund 600 MB/s |
| M.2-SATA-SSD | Kompakte Geräte ohne Platz für Kabel | Schlankes Format, einfache Montage, sauberer Einbau | Mechanisch klein, aber nicht schneller als SATA im 2,5-Zoll-Format |
| M.2-NVMe-SSD | Moderne Desktops, Notebooks und leistungsorientierte Systeme | Sehr hohe Transferraten, kurze Ladezeiten, direkte PCIe-Anbindung | Braucht einen passenden Slot, wird unter Dauerlast wärmer |
Wichtig ist der letzte Punkt: M.2 ist nur die Bauform. Die eigentliche Leistung kommt erst dann, wenn Laufwerk und Slot auch beim Protokoll zusammenpassen. Bei M.2 sind außerdem die Längen 2230, 2242, 2260, 2280 und seltener 22110 relevant; 2280 ist im Alltag am häufigsten.
Die Kerben, also B-Key, M-Key oder B+M-Key, helfen beim mechanischen Erkennen, ersetzen aber nie den Blick ins Handbuch. Genau das prüfe ich als Nächstes, bevor ich etwas bestelle.
So prüfst du vor dem Kauf den richtigen Anschluss
Bevor ich ein Laufwerk auswähle, gehe ich immer dieselbe Reihenfolge durch. Das spart mehr Geld als jede Marketingangabe über Spitzenwerte.
- Modell von Mainboard oder Notebook prüfen. Auf der Herstellerseite oder im Handbuch steht, ob ein M.2-Slot vorhanden ist und ob er SATA, PCIe oder beides unterstützt.
- Slot-Beschaltung und Keying abgleichen. Ein NVMe-Laufwerk braucht in der Regel einen M-Key-Slot mit PCIe-Anbindung. Ein B-Key-Schacht ist dafür nicht automatisch geeignet.
- Länge messen. 2280 passt nicht in jedes Gerät. Gerade in ultrakompakten Notebooks ist 2230 oder 2242 üblich.
- Lane-Sharing beachten. Manche M.2-Slots deaktivieren beim Belegen einzelne SATA-Ports oder teilen sich Bandbreite mit anderen Anschlüssen.
- Boot-Unterstützung klären. Wer die SSD als Systemlaufwerk nutzt, sollte sicher sein, dass das BIOS oder UEFI von NVMe starten kann.
Wenn kein M.2-Slot vorhanden ist, kann in einem Desktop manchmal eine PCIe-Adapterkarte helfen. Das funktioniert aber nicht automatisch als Bootlaufwerk und ist eher eine Lösung für ältere Systeme als die erste Wahl.

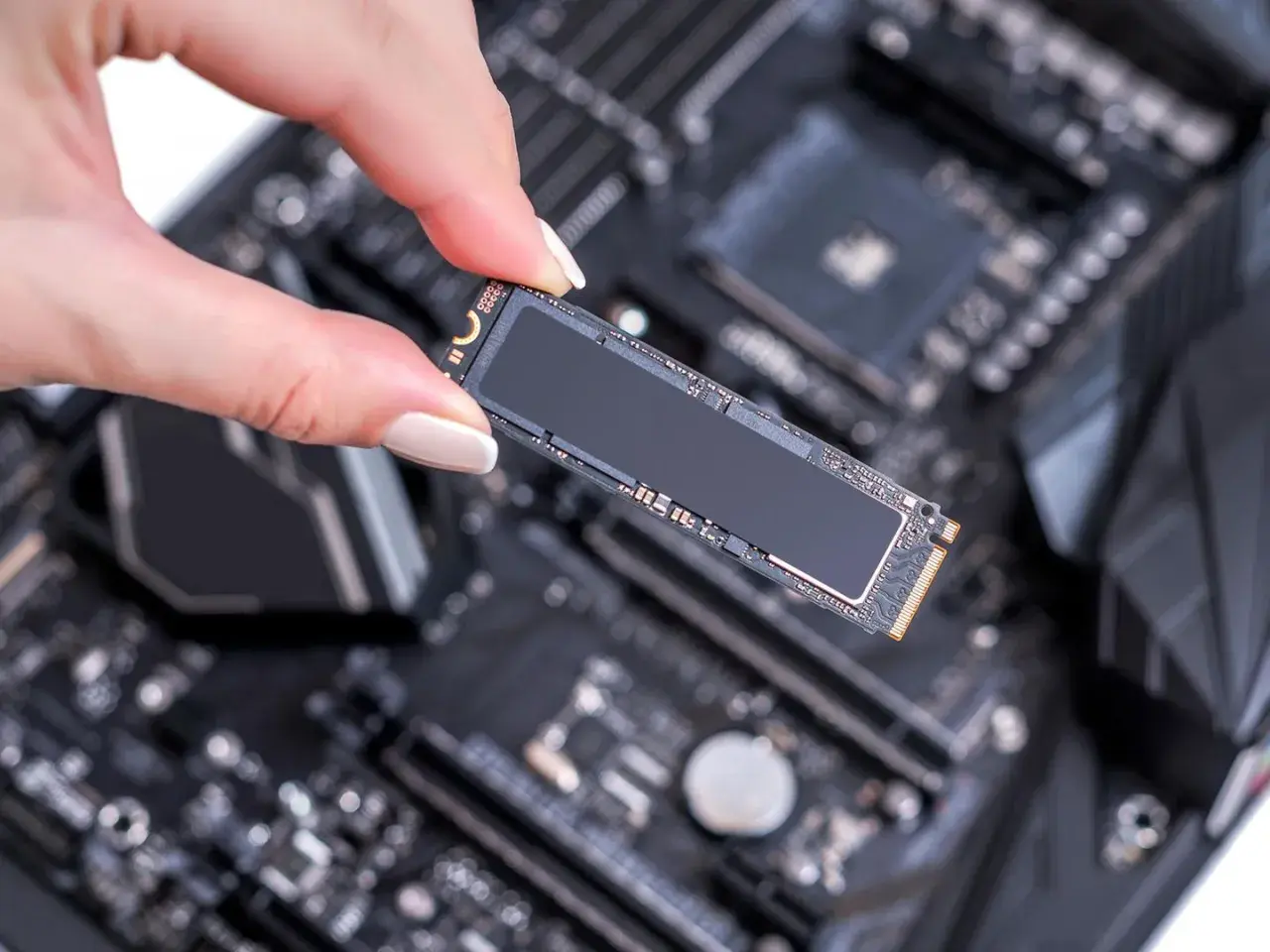

Der Einbau gelingt meist in wenigen Minuten
Der physische Einbau ist meistens einfacher als die Entscheidung davor. Ich arbeite trotzdem sauber, weil ein kleiner Fehler hier später unnötige Suche nach dem Problem erzeugt.
- Vorher sichern. Wenn auf der alten SSD noch Daten liegen, kommt zuerst ein Backup. Bei einem Systemlaufwerk plane ich zusätzlich das Klonen oder eine frische Installation ein.
- Strom trennen und entladen. PC ausschalten, Netzteil aus, Stromkabel abziehen. Danach kurz den Power-Knopf drücken, damit Reststrom verschwindet.
- Slot freilegen. Im Desktop liegt der M.2-Slot meist auf dem Mainboard, im Notebook oft unter der Bodenabdeckung. Der Abstandshalter muss zur Länge des Moduls passen.
- SSD im Winkel einsetzen. Das Modul wird typischerweise in einem Winkel von etwa 30 Grad eingeschoben und danach vorsichtig heruntergedrückt.
- Mit der Schraube sichern. Nicht zu fest anziehen. Das Modul soll plan sitzen, aber nicht unter Spannung stehen.
- Kühlung prüfen. Bei schnellen NVMe-Laufwerken kann ein Heatspreader oder das vorhandene Mainboard-Pad sinnvoll sein, vor allem bei längeren Schreiblasten.
- Erststart kontrollieren. Danach im BIOS oder UEFI und im Betriebssystem prüfen, ob das Laufwerk erkannt wird, partitioniert werden muss oder als Bootziel dient.
Gerade bei Laptops ist der Platz knapp, deshalb lohnt sich vor dem Schließen ein kurzer Blick auf Kabel, Abdeckungen und den Sitz des Moduls. Damit bin ich schon bei den typischen Fehlern, die ich am häufigsten sehe.
Die häufigsten Fehler bei Auswahl und Montage
Die meisten Probleme entstehen nicht beim Anschrauben, sondern beim Vorabvergleich. Genau dort wird aus einem kleinen Detail schnell ein Rücksendegrund.
| Fehler | Folge | Was ich stattdessen prüfe |
|---|---|---|
| Nur auf M.2 schauen, aber das Protokoll ignorieren | Das Laufwerk wird nicht erkannt oder läuft nur eingeschränkt | Steht im Handbuch SATA, NVMe oder beides? |
| Die Länge des Moduls übersehen | Die SSD lässt sich nicht sauber verschrauben | 2230, 2242, 2260, 2280 oder 22110? |
| Lane-Sharing nicht beachten | Ein anderer Port fällt weg oder die Leistung sinkt | Welche Anschlüsse teilt sich der Slot mit anderen Komponenten? |
| Ohne Kühlung dauerhaft große Datenmengen schreiben | Thermische Drosselung und schwankende Transferraten | Reicht der Luftstrom oder braucht das Laufwerk einen Heatsink? |
| Alte SSD ohne sicheren Löschvorgang weitergeben | Persönliche Daten bleiben lesbar | Secure Erase, Verschlüsselung oder vollständige Neuinitialisierung |
Bei hoher Dauerlast kann eine NVMe-SSD in Richtung ihres thermischen Limits laufen und drosseln; grob ist bei vielen Modellen um 70 °C Schluss mit ungebremster Leistung. Das ist kein Defekt, sondern ein Schutzmechanismus. Wer das weiß, bewertet ein Laufwerk realistischer und greift im Zweifel zu besserer Belüftung statt zu einem unnötig teuren Wechsel.
Was ich vor dem Kauf noch einmal gegenprüfe
Wenn ein Rechner nur einen freien Slot hat, prüfe ich zuerst, ob er wirklich NVMe unterstützt oder nur SATA. Danach entscheide ich nach Nutzung: Für das Betriebssystem lohnt sich NVMe in einem passenden System meist deutlich, für reine Datenspeicherung oder ein zweites Archivlaufwerk reicht oft eine gute SATA-SSD völlig aus.
- Systemlaufwerk - NVMe, wenn Mainboard und Notebook das sauber unterstützen.
- Daten- oder Backup-Laufwerk - SATA reicht oft aus, besonders wenn Preis und Einfachheit wichtiger sind als Spitzenwerte.
- Kein freier interner Slot - Ein externes Gehäuse oder eine Adapterlösung ist praktikabel, begrenzt aber die Geschwindigkeit durch USB oder PCIe.
- Alte SSD bleibt übrig - Als Zweitlaufwerk, Backup-Ziel oder externes Laufwerk weiterverwenden, statt sie ungesichert zu verkaufen.
Aus Sicht von Datensicherung und Datenschutz ist genau dieser letzte Punkt oft unterschätzt. Vor dem Weitergeben eines Laufwerks gehören Verschlüsselung, sicherer Löschvorgang oder zumindest eine saubere Neuformatierung auf die Checkliste. Dann bringt der Umbau nicht nur mehr Tempo, sondern auch mehr Kontrolle über die eigenen Daten.
